今日は9月6日ということで
語呂合わせで「黒」に関する記念日が目白押しです。
「黒の日」「黒牛・黒豚の日」「黒豆の日」
「黒酢の日」「黒い真珠・三次ピオーネの日」
「黒あめの日」「9696（くろぐろ）の日」
「カラスの日」「黒にんにくの日」
「松崎しげるの日」…等々あげるとキリがないほどです。
「黒染めの日」なんてのもあるのですが
近年、生え際に白髪が目立ち始めて
定期的な白髪染めがルーチンになりつつあります…（苦笑）
「黒霧島の日」なんてのもありますね。
美味しいですよね。
トロッとした濃厚なコクと甘み、
キリッとした後切れがいいですよねぇ…
食事のお供にももってこいです。
やっぱロックでちびちびいただくのが最高ですね。

さてさて

本日は「キヤノンEF」のカメラ修理を行っています。
これも「黒」ですね。（設定色がブラックのみ）
端正なスタイリングが非常にカッコよいカメラです。
1973年発売のカメラで時代的には
「キヤノンFシリーズ」の一員なのですが
内部構造的にも成り立ち的にも
「Fシリーズ」共通性はほとんどなく
異端児的な存在のカメラです。
キヤノンとしてはめずらしく
コパル製の縦走り金属羽根ユニットシャッターを採用しています。
他の「Fシリーズ」も次の「Aシリーズ」も全て
布幕横走りシャッターなのでこの時点で異端児です。
そしてそれを制御するのは最高速1/1000～1/2は
機械制御で1秒以上のスローシャッターは電子制御となります。
これもまためずらしい構造です。
少し補足すると例えば2秒のシャッターに設定した場合
レリーズから1.5秒は電子制御でシャッターを開いたままにして
ボディ上面のランプが点滅します。
そして最後の1/2秒だけ機械制御のスローガバナ―に引き継ぎ
合計2秒でシャッターが閉じます。
1秒でも4秒でも8秒でも同様で最後の1/2秒だけは機械制御で完了します。
そしてシャッタースピード優先オート露出を搭載しますが
露出計にもちろん電池は必要ですがこの制御自体は
昔ながらの機械的な指針挟み込み式で絞りを制御をします。
次に控えるAE-1ができる限りの電子制御が込みこまれる過程で
それまでのつなぎとして電子化と機械制御の
ハイブリッドのようなカメラです。
なかなか面白いですよね。

お預かりしている「EF」は非常にキレイな個体で
機械制御の高速シャッターから1/2秒までは
比較的良好に作動しているものの
電子制御＋機械制御ハイブリッドとなる
低速シャッターが不安定で
1秒以上のシャッター設定で
いきなり機械制御の1/2で切れてしまう症状が頻発しています。
どこかの接触不良かマグネットの吸着部の状態が
よろしくないと思われます。

コパルシャッターユニット採用モデルは
比較的内部も整然としていて
整備性の良好なカメラが多いのですが
「EF」は例のハイブリッド制御の影響もあって
少々ややこしい構造になっていて
多少分解整備に神経を使います。

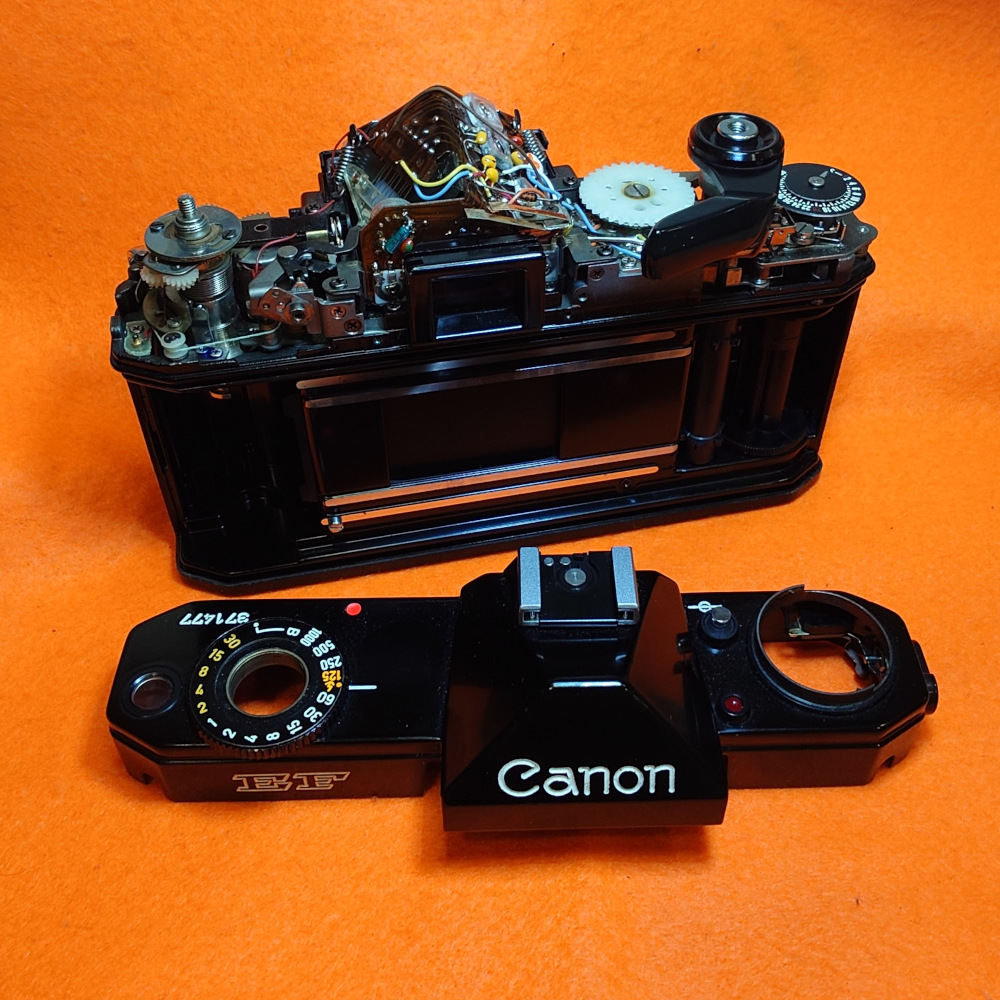

画像は取り掛かり始めのものですが
この後に分解を進めた結果
電子スローシャッターのトラブルは
マグネット吸着部の汚れが主な原因と思われます。
機械的駆動部の整備と併せて各部の清掃整備を行っていきます。
そういえばレバー軸部にレリーズボタンが配置されているのも
キヤノン一眼レフ機では珍しいですよね。
